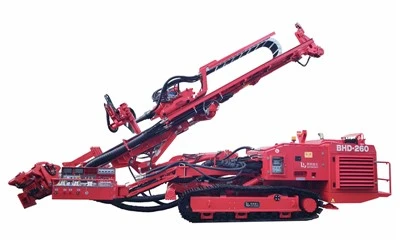

খনি আন্ডারগ্রাউন্ড অ্যাঙ্কর রিগ



অবকাঠামো ক্ষেত্রে একটি অপরিহার্য সাধারণ-উদ্দেশ্য মূল প্রকৌশল সরঞ্জাম হিসাবে, জিওটেকনিক্যাল ইঞ্জিনিয়ারিং ড্রিলিং রিগগুলি হল ভূতাত্ত্বিক অনুসন্ধান, ভূ-প্রযুক্তিগত ভিত্তি নির্মাণ, এবং ভূতাত্ত্বিক দুর্যোগ ব্যবস্থাপনার জন্য বিশেষ মূল সরঞ্জাম। এগুলি নমনীয়ভাবে বিভিন্ন ড্রিলিং সরঞ্জামগুলির সাথে সজ্জিত হতে পারে যেমন কোর ড্রিলস, অগার ড্রিল, ডাউন-দ্য-হোল হ্যামার, এবং কেসিং ড্রিলগুলি প্রকৃত অপারেশনাল প্রয়োজন অনুসারে, বিভিন্ন ড্রিলিং কৌশলগুলিকে সমর্থন করে যেমন প্রভাব ঘূর্ণন, স্ট্যাটিক প্রেসার, এবং ফরোয়ার্ড/রিভার্স সার্কুলেশন। তারা পার্বত্য বা সংকীর্ণ, সীমাবদ্ধ শহুরে এলাকায়ও মসৃণভাবে কাজ করতে পারে: তারা অন্বেষণের মূল নমুনা এবং -সিটু টেস্টিং সম্পূর্ণ করতে পারে, প্রকৌশল ডিজাইনের জন্য নির্ভরযোগ্য ফিল্ড ডেটা সহায়তা প্রদানের জন্য নির্ভুলভাবে অবিচ্ছিন্ন মাটি এবং শিলার নমুনা এবং হাইড্রোজোলজিকাল প্যারামিটারগুলি প্রাপ্ত করতে পারে; এছাড়াও তারা বিভিন্ন গর্ত-গঠনের কাজগুলি সম্পূর্ণ করতে পারে যেমন ফাউন্ডেশন পিট সাপোর্ট অ্যাঙ্কর বোল্ট/কেবল, ঢালাই-জায়গায়-গর্ত, জল নিষ্কাশনকারী কূপ, ঢাল অ্যাঙ্করিং হোল, এবং দুর্যোগ ব্যবস্থাপনা গ্রাউটিং হোল৷ সরঞ্জামগুলি বেশিরভাগ সাধারণ ভূতাত্ত্বিক অবস্থার সাথে খাপ খাইয়ে নিতে পারে এবং নরম মাটি, বালি, নুড়ি এবং মাঝারিভাবে আবহাওয়াযুক্ত কঠিন শিলাগুলিতে দক্ষতার সাথে ড্রিল করা যেতে পারে। বর্তমানে, মাইন আন্ডারগ্রাউন্ড অ্যাঙ্কর রিগ অনেক শিল্পে যেমন আবাসন নির্মাণ, পৌর পরিবহন, জল সংরক্ষণ এবং জলবিদ্যুৎ, খনি, অগভীর ভূ-তাপীয় উন্নয়ন এবং ভূতাত্ত্বিক দুর্যোগ প্রতিরোধে ব্যাপকভাবে ব্যবহৃত হয়। খরচ কমাতে এবং ইঞ্জিনিয়ারিং নির্মাণে দক্ষতা বৃদ্ধির জন্য এটি একটি অপরিহার্য সরঞ্জাম।







জিওটেকনিক্যাল ইঞ্জিনিয়ারিং ড্রিলিং রিগ
মডেল	TMZ1095
রেটেড পাওয়ার (কিলোওয়াট)	55+37+2.2
ক্যাটারপিলার ব্যান্ড মডেল নং	এলজি-101
ট্রামিং মোটর	দ্বিগুণ-গতি
ট্রামিং গতি (কিমি/ঘন্টা)	1.8/3.3
স্থল চাপ (N/cm2)	5.5
গ্রেডেবিলিটি (ডিগ্রি)	20
রোটারি হেড	তাল দিয়ে ঘূর্ণন
কম গিয়ারে ঘূর্ণন হার (r/min)	0-35
উচ্চ গিয়ারে ঘূর্ণন হার (r/min)	0-110
উচ্চ গিয়ারে টর্ক পরিসীমা (Nm)	5000
কম গিয়ারে টর্ক পরিসীমা (Nm)	10000
প্রভাব কাজ (N*m)	750
পারকাশন ফ্রিকোয়েন্সি (মিনিট1)	1100
মাস্তুল	স্লাইড এক্সটেনশন মাস্ট
ফিড স্ট্রোক (মিমি)	900-1900
ফিড ফোর্স (kN)	63
প্রত্যাহার বল (kN)	95
ফিড রেট (মি/মিনিট)	0-9.2-9.2 0-28.5
প্রত্যাহার হার (মি/মিনিট)	0-6.1=-6.1 0-18.5
খাওয়ানোর প্যাটার্ন	হাইড্রোলিক সিলিন্ডার
বাতা পরিসীমা (মিমি)	60-210
Max.clamp বল (KN)	310
ড্রিল রিগের পরিবহন মাত্রা (মিমি)	3353x1200x2300
পাওয়ার প্যাকের মাত্রা (মিমি)	3200x1200x2000
ওজন (টি)	5.5+2.4







• ভূতাত্ত্বিক কোর স্যাম্পলিং: মাটি বা শিলা কাঠামোকে বিরক্ত না করে মূল নমুনা প্রাপ্ত করে।
• ইন-সিটু জিওটেকনিক্যাল টেস্টিং: সরাসরি-সাইটে মাটি এবং ভূগর্ভস্থ জলের বৈশিষ্ট্য পরিমাপ করে৷
• ফাউন্ডেশন অ্যাঙ্কর হোল ড্রিলিং: দেয়াল এবং কাঠামো ধরে রাখার জন্য অ্যাঙ্কর বা রক বোল্ট স্থাপনের সুবিধা দেয়।
• বোরড পাইল এবং ড্রেনেজ কূপ নির্মাণ: গভীর ভিত্তি এবং ভূগর্ভস্থ পানি নিয়ন্ত্রণ ব্যবস্থার নির্মাণ সক্ষম করে।
• ঢাল স্থিরকরণ তুরপুন: দুর্যোগ প্রতিরোধ এবং ঢাল শক্তিবৃদ্ধি সমর্থন করার জন্য গ্রাউটিং এর জন্য গর্ত ড্রিল করে।
• বহুমুখী তুরপুন পদ্ধতি: ভূতাত্ত্বিক অবস্থা এবং অপারেশনাল প্রয়োজনীয়তার উপর ভিত্তি করে উপযুক্ত ড্রিলিং কৌশল (যেমন ঘূর্ণমান-পর্কসিভ, স্ট্যাটিক চাপ, বা বিপরীত সঞ্চালন) নির্বাচনের অনুমতি দেয়।





• মাল্টি-কার্যকর, উল্লেখযোগ্যভাবে সংগ্রহের খরচ কমায়: একটি একক ইউনিট তিন ধরনের সরঞ্জাম প্রতিস্থাপন করতে পারে: ডেডিকেটেড এক্সপ্লোরেশন ড্রিলিং রিগ, অ্যাঙ্কর ড্রিলিং রিগ এবং ছোট কোর ড্রিলিং রিগ৷ নিষ্ক্রিয় এবং অযথা ডেডিকেটেড মডেল এড়িয়ে একাধিক ডেডিকেটেড ইউনিট আলাদাভাবে কেনার তুলনায় সংগ্রহের খরচ 40%-এর বেশি কমে গেছে। এমনকি ছোট এবং মাইক্রো-সাইজের ইঞ্জিনিয়ারিং দলগুলিও এটি বহন করতে পারে৷
• সমস্ত ভূতাত্ত্বিক গঠনের সাথে খাপ খাইয়ে নেওয়া যায়, কোনো নির্মাণ অন্ধ দাগ নেই: এটি ভূতাত্ত্বিক গঠনের পরিবর্তনের কারণে সরঞ্জাম পরিবর্তনের প্রয়োজন ছাড়াই নরম মাটি, বালি, নুড়ি এবং মাঝারিভাবে আবহাওয়াযুক্ত কঠিন শিলা দিয়ে দক্ষতার সাথে ড্রিল করতে পারে। এটি সরাসরি প্রকল্পের মধ্যে স্থানান্তর করা যেতে পারে, 60% দ্বারা সরঞ্জাম ব্যবহার বৃদ্ধি।
• সংকীর্ণ সাইট, কম প্রবেশের বাধাগুলির সাথে অত্যন্ত অভিযোজিত: সম্পূর্ণ মেশিনটি একটি মডুলার এবং হালকা ওজনের নকশা গ্রহণ করে এবং তিনটি মডিউলে বিচ্ছিন্ন করা যেতে পারে, প্রতিটির ওজন 500 কেজির কম বা সমান। এটি ম্যানুয়ালি পার্বত্য এলাকায়, 2.2 মিটার উচ্চতার সীমা সহ বেসমেন্ট এবং সংকীর্ণ আবাসিক এলাকায় পরিবহন করা যেতে পারে, বড় ড্রিলিং রিগ সীমাবদ্ধ স্থানগুলিতে প্রবেশ করতে অক্ষম হওয়ার ব্যথার বিন্দুর সমাধান করে।
• কম রক্ষণাবেক্ষণ খরচ এবং টেকসই. খনির ভূগর্ভস্থ অ্যাঙ্কর রিগের মূল উপাদানগুলি পরিধান-প্রতিরোধী উপাদান দিয়ে তৈরি, এবং দুর্বল অংশগুলি সমস্ত শিল্পের-মান যন্ত্রাংশ, যা সংগ্রহের খরচ কম এবং প্রতিস্থাপন করা সহজ। সরঞ্জামের ব্যর্থতার (MTBF) মধ্যে গড় গড় সময় 1,500 ঘন্টা ছাড়িয়ে যায়, যা অনুরূপ ডেডিকেটেড ড্রিলিং রিগগুলির তুলনায় রক্ষণাবেক্ষণ খরচ 35% কমিয়ে দেয়।
